Uchycení křídla kolíkem a šrouby
Používá se většinou u nweděleného křídla.

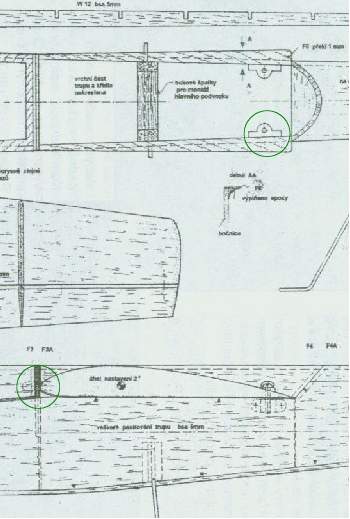

V náběné hraně uprostřed křídla je kolík, který zapadá do přepážky trupu před křídlem. U odtokovky je jeden nebo dva šrouby.
Šrouby se používají polyamidové. Měly by být při nárazu namáhány na střih.
Příklady dimenzování upevnění křídla kolíkem a šrouby
| stroj | konstruktér | rozpětí [m] | hmotnost [kg] | provoz | dimenzování |
|---|---|---|---|---|---|
| Jettrainer, motorák, 3.5 ccm | Pavel Bosák | 1.3 | 1.86 | plně akrobatický let | bukový kolík 8 mm a dva polyamidové šrouby M4 |
| Junkers Ju87 Stuka, elektra, Speed 400 | Z.Raška | 0.97 | 0.52 | maketový let | 2 bambusové kolíky 4 mm a polyamidový šroub M4 |
| Long Shot, házedlo |
Hořejší model | 1.50 | 0.35 | házení otočkou, termické létání i rychlý let s ostrou akrobacií | 1x ocelový šroub M4 a 1x polyamidový šroub M4 |
Viz také
Pojištění křídlaDimenzování uchycení křídla
