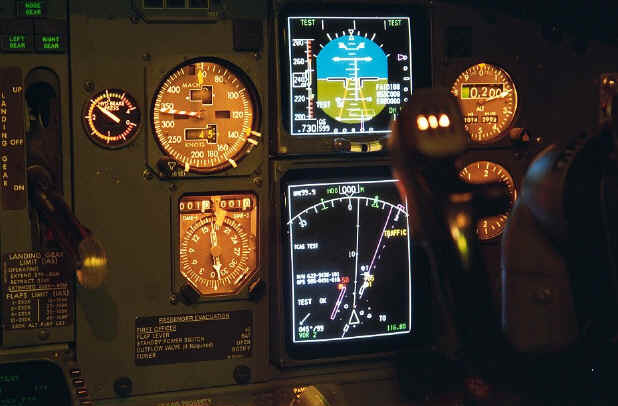

HSI zobrazuje polohu letadla vůči zvolenému kurzu k majáku,
vzdálenost k majáku,
polohu letadla vůči sestupové ose při přiblížení na dráhu ...
V levém horním rohu je indikace, zda HSI zobrazuje 1.naladěný maják VOR1
nebo 2.naladěný maják VOR2.
Majáky se ladí na panelu rádia.
Frekvence majáků se dozvíte buď z mapy FS
nebo z papírových podkladů - např. AIPy.
Nejlepší je FS Navigator, který informace přehledně podává v mapě.
V pravém dolním rohu je zobrazen nastavený kurs.
Nastavuje se na panelu autopilota v okénku Course.
Veprostřed nahoře je zobrazen směr nosu letadla. Zároveň se otáčí kruhová stupnice.
Bílá ručička - kursový ukazatel (zde pro zvýraznění zeleně) ukazuje nastavený kurs.
Na obrázku je nastavený kurs 243°.
Letím tedy směrem od majáku nebo letiště.
Fialová ryska indikuje, zda letím po nastaveném kursu k majáku.
Ideální je, když se ryska kryje s kursovým ukazatelem.
Je-li ryska vpravo od středu, letím příliš vlevo, je-li nalevo, letím napravo od osy.
Na obrázku letím směrem od majáku.
Až se budu točit zpátky do kursu dráhy, budu točit doleva.
Indikace vzdálenosti od majáku.
Indikace rychlosti vůči majáku. Oproti ukazateli rychlosti není tento údaj ovlivněn větrem.
Značka majáku.
