Bandit - Konstrukce, stavba, údržba

Dělení trupu na díly

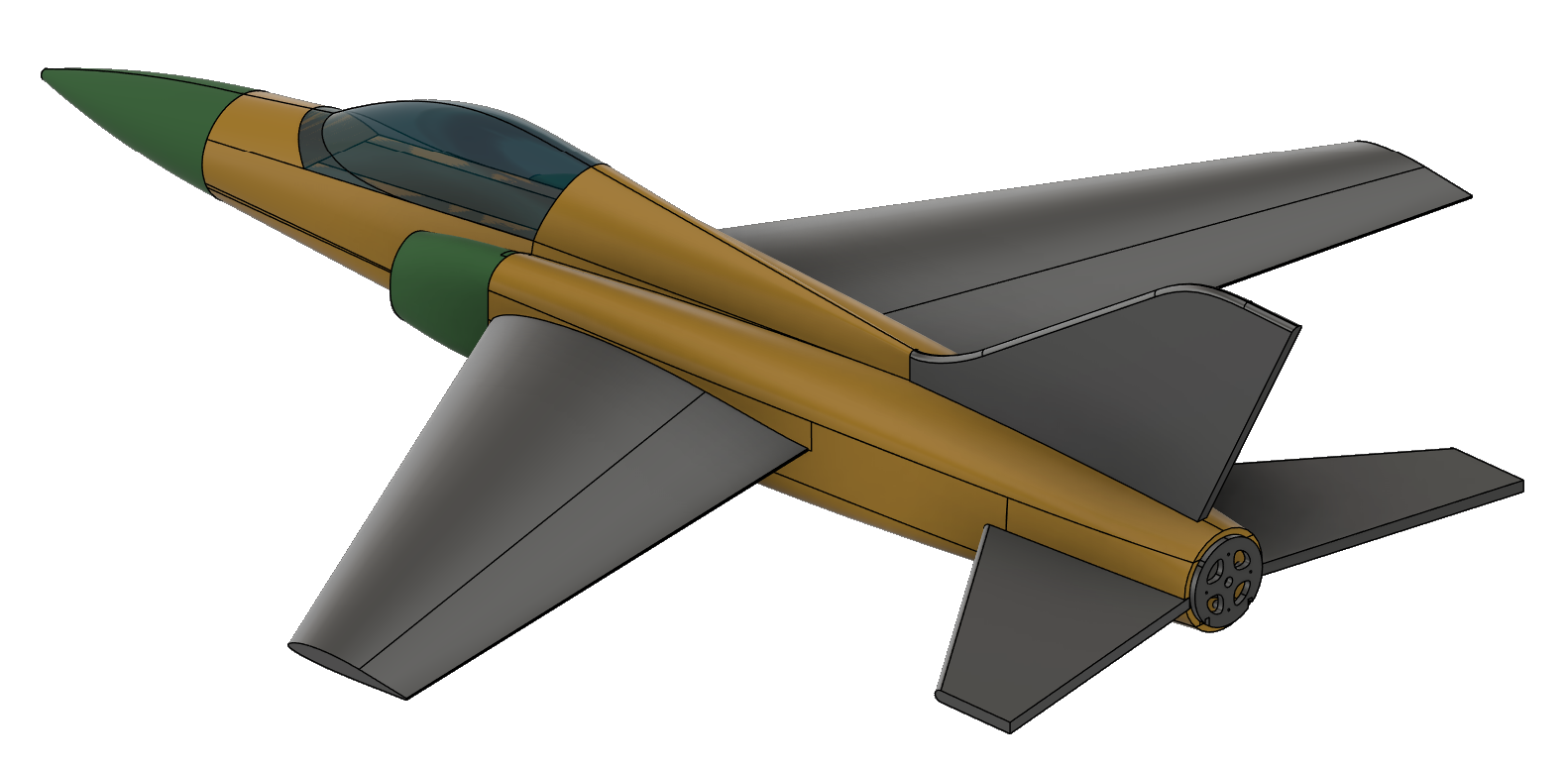

Dopracoval jsem se k nějaké konečné podobě letadla, z letadla jsem nakonec udělal středoplošník. A začal jsem přemýšlet, jak ho vyrobím. Kdybych nebyl technologicky omezen, rozdělil bych trup v rovině symetrie a vyfrézoval bych kompletní poloviny trupu. Já jsem ale omezen výškou, kterou dokážu obrobit (viz Úvahy geometrické).

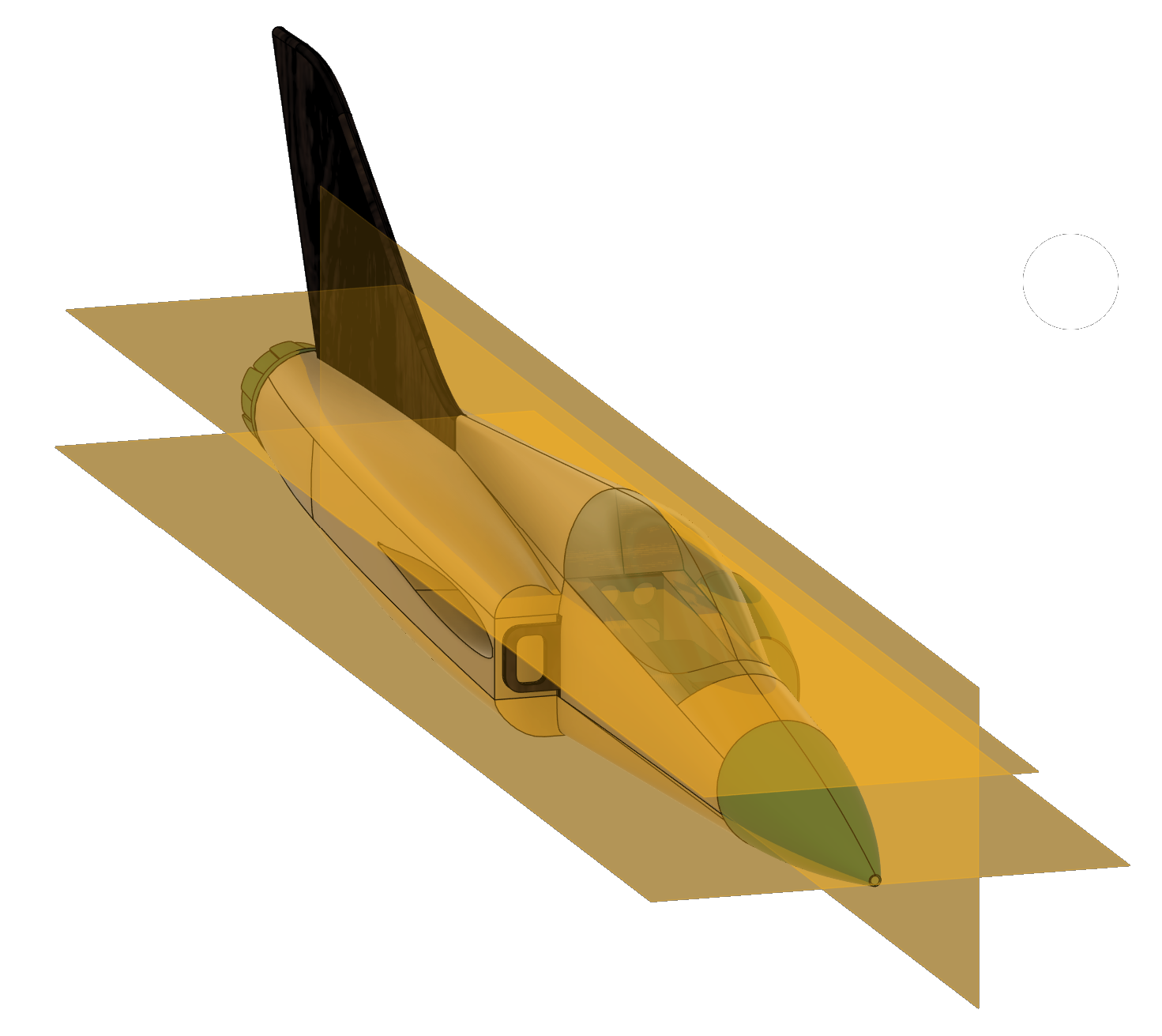

Omezení pro výrobu jsou rozměry stolu stroje, výška, jakou dokážu obrobit, a tloušťky desek polystyrénu - XPS. Polovina trupu položená na stůl stroje je díky šířce trupu vyšší, než je moje omezení 50 mm. Víc mi délka frézy a zdvih v ose Z nedovolí obrobit. Tak jsem si trup rozřezal rovinami, které vyjadřují tahle omezení.

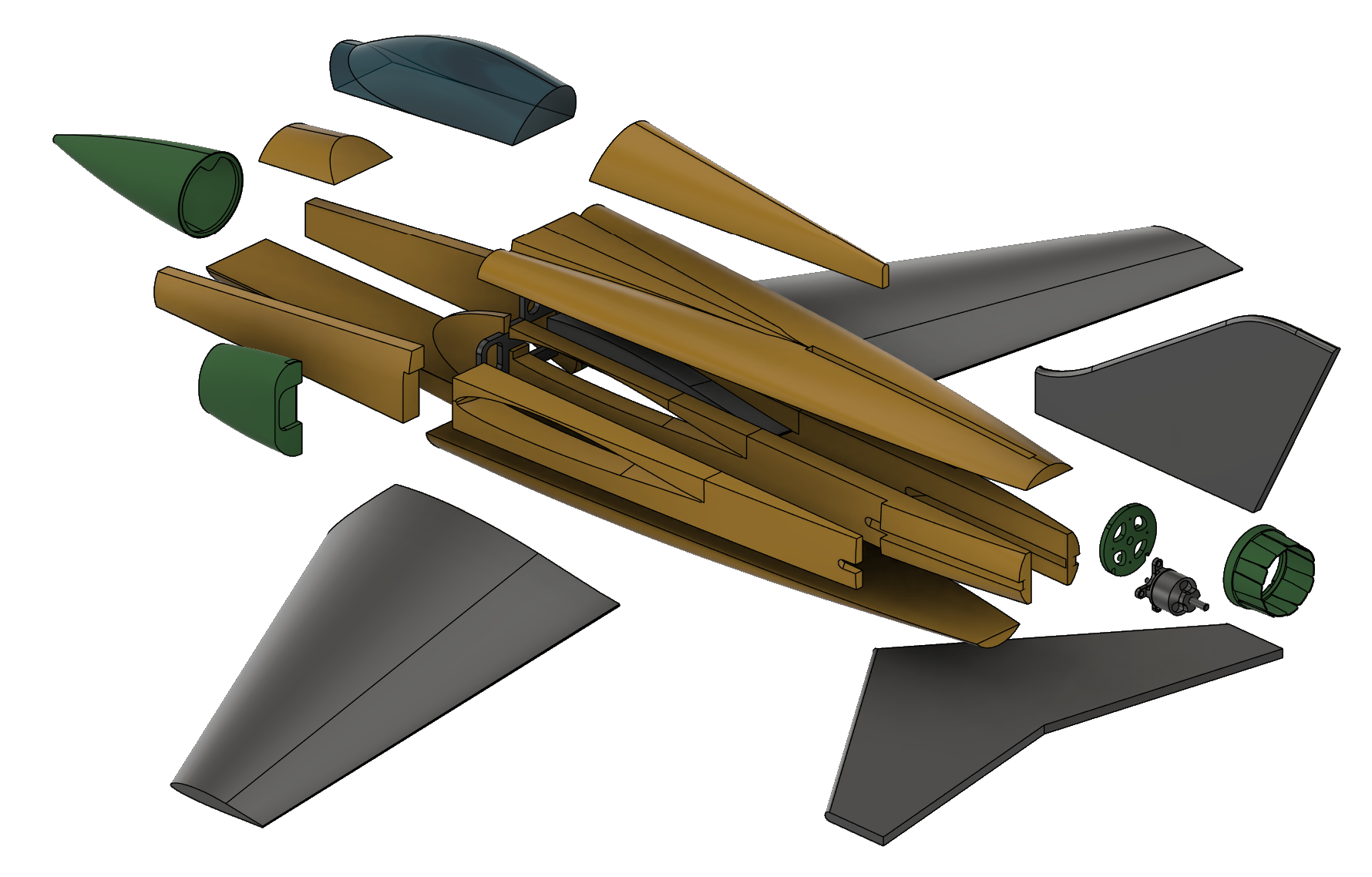

Výsledek byl rozpad trupu na několik dílů.
