SketchUp v dílně modeláře stďż˝lďż˝ odkaz / permalink

11.04.2009

Google SketchUp může dobře posloužit v modelářské praxi. Jednoduché vytváření náčrtů, modelování prostorových objektů, kreslení i složitých 3D výkresů atd. atd.

Využití programu Google SketchUp při stavbě modelu stďż˝lďż˝ odkaz / permalink

05.04.2008

Pavlu Říhovi pomáhá při stavbě Galánky kamarád Ivo Mikač. Nakreslil podle dokumentace křídlo a připravil výkresy pro řezání na CNC frézce.


Výkresy připravil programem Google SketchUp PRO.



Ivo Mikač říká:

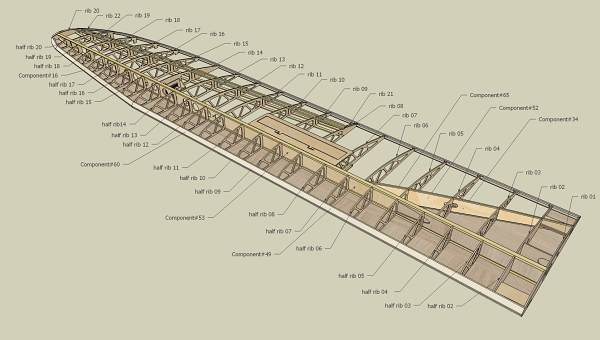

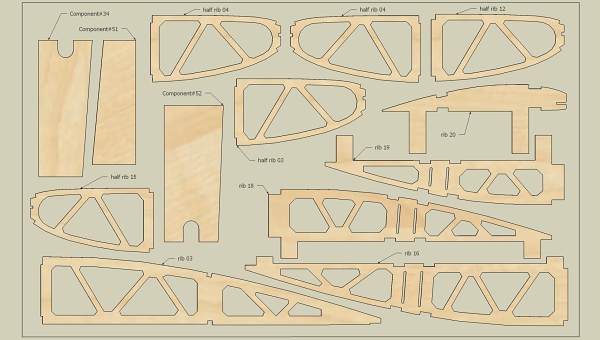

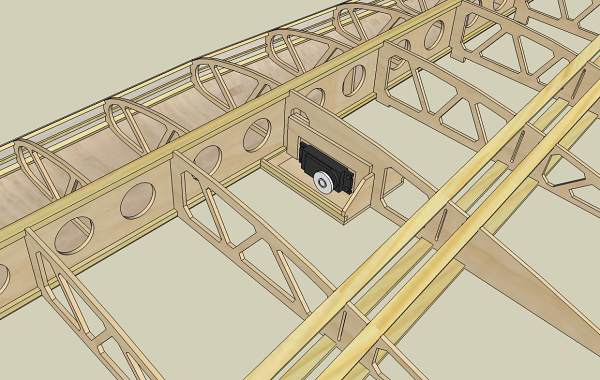

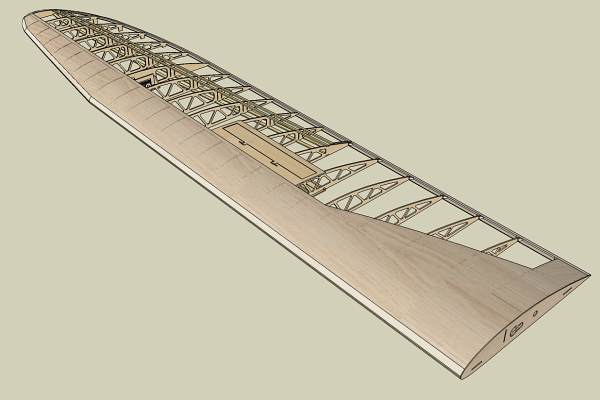

Křídlo jsem nakreslil jako 3D model ve skvělém programu Google SketchUp. Všechna žebra a překližkové díly pak budou vyřezány na mojí stolní souřednicové frézce.

Je to děláno verzí 6 PRO, ale free verze 6 má naprosto shodné možnosti. Jediný rozdíl je v tom, že má navíc export do formátu DXF. Já používám verzi PRO kvůli tomu, abych mohl data přenést do programu mojí CNC frézky. SketchUp je opravdu třída. Používám ho s výhodou vedle SolidWorks a AutoCAD i profesionálně.


│ Co je třeba pro modelářské použitíimage


zpátky na: Google SketchUp │ dál na: Co je třeba pro modelářské použití


přehled kapitol:

  1. Google SketchUp
  2. Sketchup v dílně modeláře
  3. Co je třeba pro modelářské použití
  4. Program Google SketchUp - Jak začít
  5. Google SketchUp - Ovládání
  6. Program Google SketchUp - Užitečné odkazy
  7. Sketchup - Tutorial pro modeláře

(zveřejněno v rubrice Modely letadel | Dílna | Technologie | Výkresy | Google SketchUp)
