Instalace serv v křídle

Serva v křídle větroňů jsou většinou montována na ležato. Montáž serva je u nich proto o něco komplikovanější. Je třeba u nich zajistit snadnou demontáž serva při zachování přijatelných rozměrů celého uložení.

Uložení serva by mělo být v prostoru za nosníkem. Otvor pro montáž by neměl nosník přerušovat nebo zeslabovat. I torzní skříň křídla by měla zůstat uzavřena. Na to si dejte pozor u křídel, kde nosník tvoří pásek skelné nebo uhlíkové tkaniny přilepený na rubové straně balzového nebo dýhového potahu. Pokud uděláte otvor pro montáž serva v křídle tak, že přerušíte tento pásek, zásadním způsoben porušíte konstrukci křídla a to může v tomto místě prasknout.

Servo je možné instalovat buď tak, že je osa výstupní páky blíže ke klapce nebo dále od klapky. Je-li blíže ke klapce, je táhlo náhonu odolnější na vzpěr.

Instalace serv v křídle s využitím koupeného lože

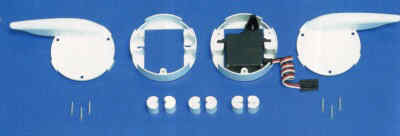

Uchycení serva do křídla - lože - lze koupit jako hotový výrobek z plastu. Tvoří ho vlastní lože, které se zalepí do výřezu v křídle, mechanizmus uchycení serva v tomto loži a krytka, která zakrývá montážní otvor a chrání i táhlo ke kormidlu.

Výlisky jsou relativně drahé.

Instalace serv v křídle s upevněním na krytku

Servo je upevněno na krytce šachty serva. Sejmutím krytky se vyjme i servo a jednoduše se tak získá přístup k upevňovacím šroubům serva. Demontáž serva je rychlá a jednoduchá.

V šachtě je zalepen rámeček z překližky. V rozích rámečku mohou být ještě špalíky pro upevňovací šrouby krytky šachty. Rámeček je utopen v šachtě o tloušťku krytky.

Krytka je z překližky. Na ní jsou nalepeny špalíky pro přichycení serva. Do špalíků jsou vyvrtány díry pro upevňovací šrouby serva.

Nejdříve se přišroubuje servo ke krytce. Potom se krytka nasadí do rámečku a přichytí šrouby. Štěrbina může být přelepena lepicí páskou.

Instalace serv v křídle přilepením na potah

Servo se lepí oboustranou lepící páskou. Páska síly mikroserva udrží. U větších serv je dobré servo zajistit špalíky proti posuvu po pásce. Nevýhodou tothoto způsobu montáže je, že servo je nutné při výměně od potahu odtrhnout.

Instalace serv v křídle zalepením

Servo je možné přilepit tavným lepidlem lepící pistolí nebo třeba silikonem.

Aby bylo možné servo při jeho poruše vyjmout, zasmrští se servo nejdříve do smršťovací fólie a až potom se přilepí silikonem. Při demontáži se rozřízne fólie a servo se vyjme.

Nevýhodou takové montáže je, že výměnu serva neuděláte pohotově někde v terénu.

Instalace serv v křídle přilepením do výplně křídla

Toto upevnění se používá zejména u kombatových samokřídel z EPP. Servo je v křídle zalepeno v přesném (rozuměj těsném) otvoru v křídle pro servo vytvořeným.

Otvor se řeže ostrou žiletkou. Servo je omotáno lepicí páskou a zalepeno v otvoru lepidlem. Páska slouží jako ochrana serva před zapatláním lepidlem. Páska se po vyjmutí serva strhne a servo lze použít v jiném modelu. Servo by mělo být v otvoru zajištěno proti pohybu. Když ne přilepením, tak alespoň skelnou páskou tvořící potah křídla. Nezajištěné servo se může posouvat a model budete muset stále trimovat.
