Dřevěné křídlo - klasická stavba nosníky, žebra, ... stďż˝lďż˝ odkaz / permalink

28.10.2005

Klasická technologie používaná pro stavbu křídel všech velikostí. Typický představitel kusové výroby v domácích podmínkách. Používá se ale i při výrobě stavebnic ARF pro stavbu superlehkých křídel motorových 3D akrobatů.

Tuto technologii stavby podporují také tzv. "woodcutters" nebo výrobci a prodejci stavebnic modelů v rozsypu.

Nosník vyztužený uhlíkem stďż˝lďż˝ odkaz / permalink
13.11.2005

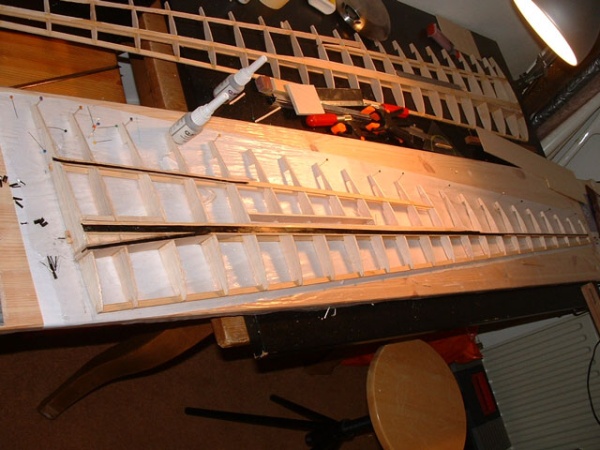

I u klasické dřevěné konstrukce lze použít moderní konstrukční prvky. Zde u tohoto křídla je vidět nosník vyztužený uhlíkovým páskem.

zdroj: http://www.rcgroups.com/forums

Pásky jsou u kořene tři vedle sebe a na konci křídla je jen jeden. Lepeny jsou každých cca 20 cm kyanoakrylátovým lepidlem a nakonec prosyceny po celé délce epoxidovou pryskyřicí.

Páskování žeber stďż˝lďż˝ odkaz / permalink

15.2.2009

Páskování žeber usnadňuje potahování křídla. V partiích mezi nosníkem a odtokovkou je zbytečné používat pevný potah. Nemá to význam z hlediska pevnosti konstrukce a ušetří se tím i hmostnost křídla. Na malou plochu hrany žebra se však špatně lepí potah a proto se na něj lepí pásek dřeva. Na obrázku je tento pásek znázorněn zeleně.
