GpsTriangl


GpsTriangl, GPS s přenosem na zem, ... - co to je? stálý odkaz / permalink

15.01.2007

GpsTriangl, GPS s přenosem na zem, ... Co to je? Co to znamená? K čemu to je?

V modelu je malý GPS modul napojený na malý vysílač. Data z modulu se přes tento vysílač odesílají na zem. Pilot má přijímač napojený na PDA. V PDA je program, který z došlých dat zobrazuje pozici, rychlost, vario (stoupá/klesá). Program ukazuje polohu větroně na zadané trati. Pilot nebo pomocník tak mohou navigovat model tak, aby oblétával trojúhelníkovou trať.

Skynavigatorstálý odkaz / permalink

27.12.2006

Mirek Kolomazník mě upozornil na zajímavé využití GPS přijímače na palubě modelu s telemetrickým přenosem dolů na zem během letu. Zařízení je prezentováno na webu Skynavigator, koupit ho lze u TUN Modellbau. Co to je a co se s tím dá podnikat?

Již dříve jsem informoval o možnosti létat s tímto zařízením na palubě větroně soutěže v článku GPS triangl - plachtařská soutěž - trojúhelníkový přelet . Během takové soutěže má pilot modelu stejné informace a stejné přístojové vybavení jako pilot skutečného větroně během plachtařských závodů a používá stejnou taktiku jako pilot skutečného letounu. image

V následujícím článku, který je překladem článku na Skynavigator, se dozvíte základní informace o zařízení.

Skynavigator V2 - 4. dimenze v létání s modely stálý odkaz / permalink

18.12.2006

  • Létáte rádi v termice a nechtěli byste s integrovaným TEK variem vynechat žádné stoupání a co nejrychleji se v něm ustředit?
  • Chcete výkon vašeho větroně jednoduchým způsobem změřit?
  • Chtěli byste s vaším větroněm maketově létat, to znamená například létat trojúhelníkovou úlohu?
  • Chcete měřit maximální dosaženou rychlost vašeho modelu třeba na svahu?
  • Jako pilota vlečného modelu vás zajímá rychlost a stoupání ve vleku a dosažená výška?
  • Chcete díky hlášení rychlosti s vaším velkým nebo tryskovým modelem přistávat vždy na stejné rychlosti?
  • Chcete mezi oznámením aktuálního stoupání mít také přehled o dosažené výšce a o středním stoupání?
  • Chcete vaše termické létání vyhodnotit a analyzovat a lety optimalizovat?
  • Chcete po přistání v kukuřičném poli nebo v terénu mimo letiště v horách váš model co nejrychleji najít?
  • Máte omezený letový prostor na vašem letišti a chcete ho pokud možno dodržet?
  • Chcete F3B lety na bázi trénovat bez pomocníka?

To je jen několik otázek, na které dává odpověď senzační a na obsluhu jednoduchý systém SkyNavigator V2. Představený systém byl testován mnoha piloty a nasazen na soutěžích. Na základě všech získaných zkušeností se systém vytrvale dále vyvíjí. Pilot dostává veškerá letová data z letícího modelu k dispozici, tak jako by seděl v kokpitu a sledoval přístroje. Čtvrtá dimenze modelového létání se tímto otevírá !


image více ...

Skynavigator - co to jestálý odkaz / permalink

28.12.2006

Mirek Kolomazník nafotil svůj exemplář Skynavigatoru:

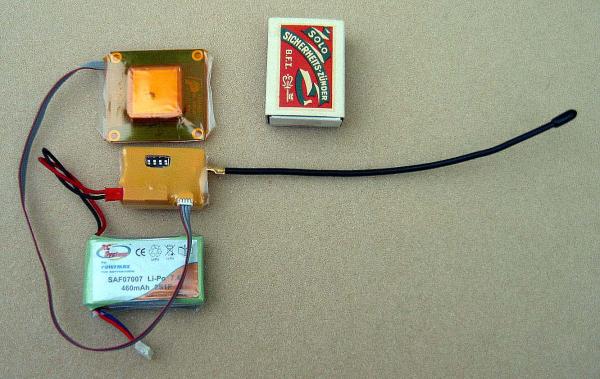

Na prvním snímku je vidět (shora):

  • přijímač GPS
  • vysílač s anténou
  • Li-Pol akumulátor vysílače

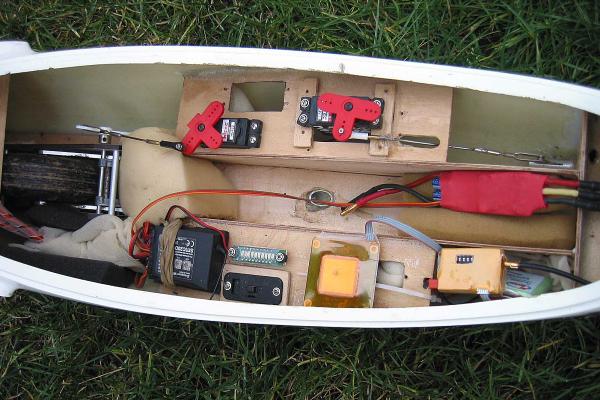

V modelu to vypadá takto:


V modelu střední velikosti jako je toto ASW-28 s elektropohonem (rozpětí 4.20 m) není s umístěním zařízení problém.

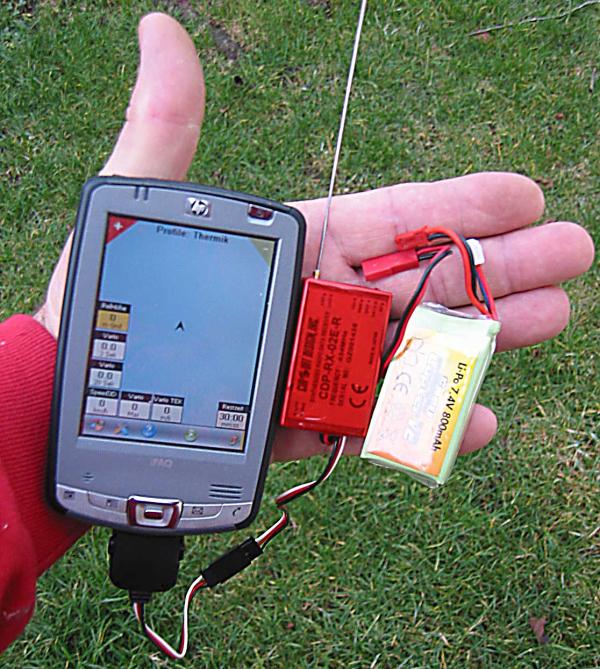

Na zemi má pilot malý počítač PDA


Zleva:

  • Počítač PDA
  • přijímač s anténou
  • Li-Pol akumulátor přijímače

PDA má vlastní akumulátor.

Skynavigator - otázky zvědavce stálý odkaz / permalink

31.12.2006

Cenastálý odkaz / permalink

03.01.2007
Na kolik tedy takové zařízení přijde? A když se teď rozhodnu, že do toho půjdu, jak dlouho budu čekat na dodání zařízení? image

Mirek Kolomazník odpovídá:

Potřebné zařízení se skládá z několika hardwarových a softwarových součástí, které zde uvedu:

Základní sestava zařízení bez PDA481.80 €
  • SkyNavigator V2.1 GPS modul
  • vysílač a přijímač pro dálkový přenos
  • anténa pro vysílač a přijímač
  • návod k obsluze
SkyNavigator GPS - Flyer V133.00 €
  • Navigační software pro Pocket PC (PDA)
Software je vázán/registrován na výrobní číslo PDA.
Propojovací kabel mezi PDA a přijímačem13.20 €
USB-PC propojovací set a software Toolbox39.60 €
Slouží k připojení SkyNavigator V 2.1 GPS přijímače na PC a k načtení dat a konfiguraci pomocí programu Toolbox.
  • kabel
  • software (volně ke stažení)
  • návod (volně ke stažení)
Hlasový modul ke SkyNavigator GPS - Flyer13.20 €
Software pro hlasové hlášení zvolených letových parametrů aby pilot nemusel sledovat obrazovku PDA. (Tento software je již součástí SkyNavigator GPS - Flyer V1 a k aktivaci je jen třeba registrační kód programu SkyNavigator GPS - Flyer V1)

Je tedy potřeba počítat s částkou 550 € bez poštovného a dalších poplatků. K tomu je nutné připočíst ještě cenu PDA (od cca 6,500,- Kč za nové PDA),

Co se týče termínu dodání zařízení, tak ten je možné zjistit pouze dotazem u výrobce a dodavatele zařízení na: Skynavigator. Dodací lhůta by neměla přesáhnout 1 měsíc.

Předpokládám, že baterie a různé propojovací kablíky s konektory (vše je dostupné u nás) si každý obstará sám.
