Zadání

Mám dobrou zkušenost s letadly konstrukce Steve Shumateho, ať vlastní nebo zprostředkovanou. Steve Shumate konstruuje modely proudových stíhaček, tak zvaných pusher-jetů, modelů stíhaček poháněných tlačnou vrtulí.

Modely jsou ve váhové kategorii 0.7 až 0.9 kg, jsou poháněné typicky motorem s akumulátorem 3S 2200 mAh, Postavil jsem podle plánu Steve Shumate F-18 a než jsem ji ve vzduchu příliš divokým létáním rozlomil, byl to praktický model přinášející při létání radost. Viz třeba Létání s F/A-18 Hornet - S kamerou.

Když jsem se tenkrát s kategorií seznamoval, vycházel jsem z informací zde: rcgroups.com. Myšlenka konstrukce modelu je jednoduchá, staví se to z desek depronu (XPS), zaoblené tvary se realizují obroušením rohů. Za těch pár roků se to všechno posunulo, informace o současném dění "v oboru" najdete zde: Facebook - Jetworks family

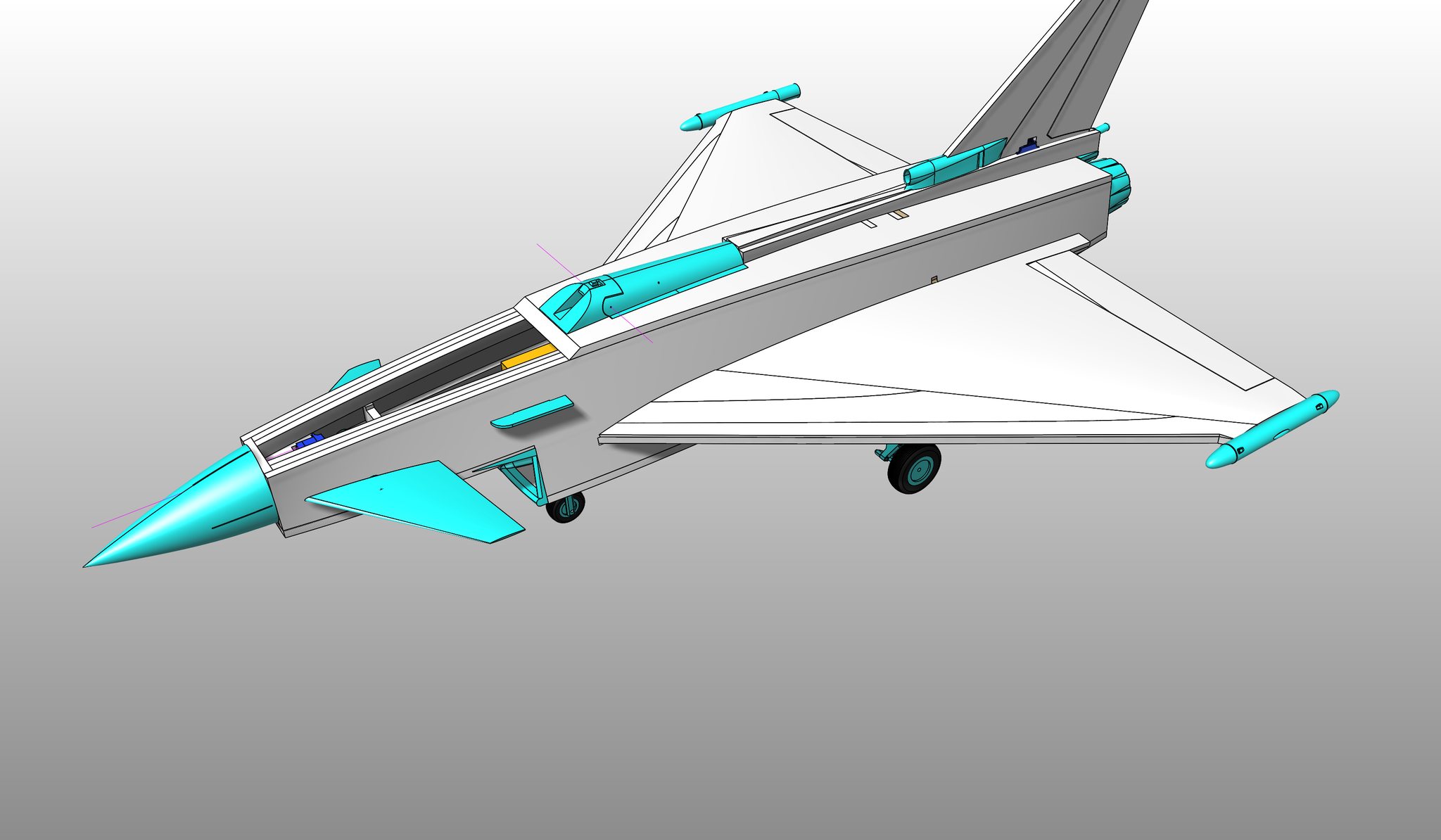

Doba se posunula, technologicky ve světě i u mě doma. Modeláři adoptovali 3D tisk, já jsem doma také adoptoval 3D tisk a k tomu CNC. Ani tato skupina ani já neusilujeme o tisk celého letadla, stále je to provozně nepraktické, já chci otloukánka do nepohody. Tak ta letadla stále dělají z depronu a na 3D tiskárně se tisknou jen doplňky. To je i moje filozofie tisknout je některé části letadla.

Přemýšlel jsem o té konstrukci z desek depronu. Je problém vymýšlet podobné letadlo jiných tvarů, musí se tvary vhodně skládat z těch desek, transformovat do oblých tvarů broušením. Broušení není pracné, ale pro toho, kdo má špatnou představivvost, je těžké dodržet tvary předlohy. Já chci letadlo tvarově podobné předloze, maketové "z 10 metrů", dobře létající, dobře snášející běžný provoz. Viděl jsem tady u nás modely vyrobené z XPS a EPS, vysochané ručně z bloku materálu, které dobře vypadaly, které dobře létaly a které byly praktické v provozu. Tak jsem si řekl, že zkusím vyrobit model z bloků XPS, celý ho vyfrézovat na CNC. A doplňky vytisknout na 3D tiskárně.

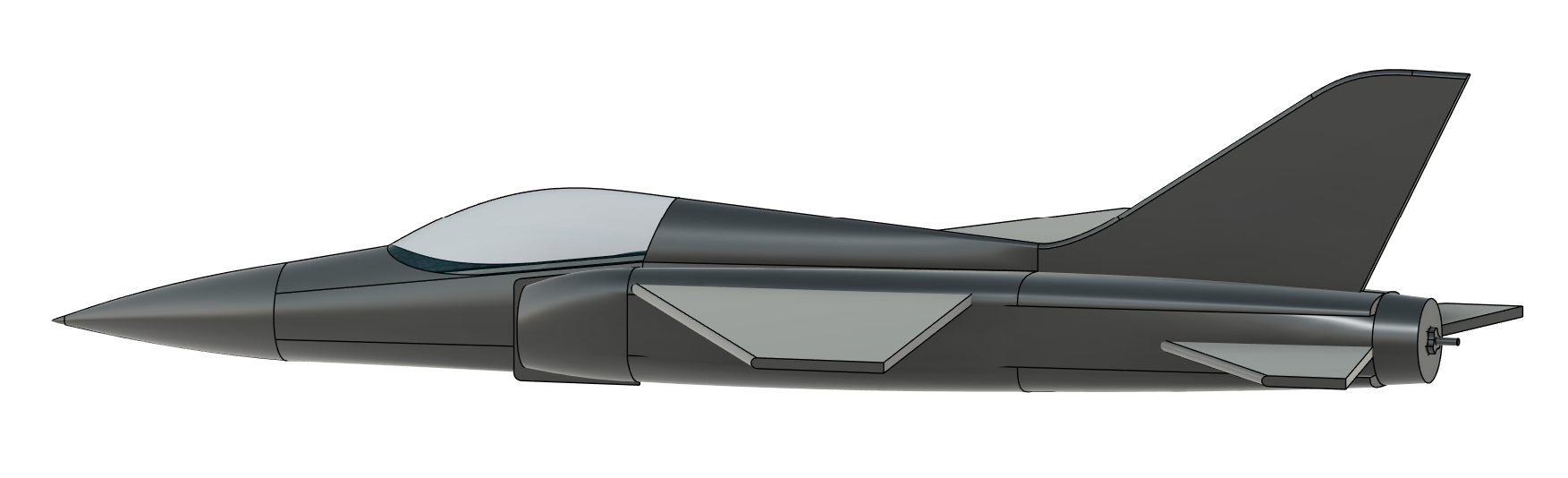

Bandit pro mě byla tvarová inspirace. Mě se letadlo líbilo, pěkný letový projev, super tvary, ale řekl jsem si, že radši zase postavím F/A-18. Pak se mi to rozleželo a Bandit mě napadl jako vhodný pro můj technologický experiment a taky jako nosič pro FPV kameru DJI FPV. Uplynulo však ještě plno vody, než jsem to dotáhl k záletu.

Zadání je:

• vyrobit "stíhačku" tzv pusher-jet z XPS a použít ji jako nosič FPV
• použít křídlo s profilem na rozdíl od u jiných modelů tohoto typu zavedeného deskového profilu
• naučit se namodelovat vše v CAD
• naučit se dělat křídlo na CNC oboustranným obráběním
• naučit se obrobit na CNC trup i složitějších vnějších tvarů včetně vnitřínch prostor, aby docílení tvarů nebylo závislé na šikovnosti modeláře

Výroba by měla vypadat takto:

frézování z XPS na CNC:

• trup
• křídlo s profilem
• ocasní plochy vyříznuté z depronu

3D tisk:

• špička
• rámeček kabiny
• vstupy vzduchu do motoru
• lože motoru
• tryska
• koncové oblouky křídla
• úchyty baterky
