Upínánístálý odkaz / permalink

22.10.2020

Když jsem začal s routerem pracovat, nebylo mi jasné plno věcí. Třeba jak budu upínat různé obrobky.

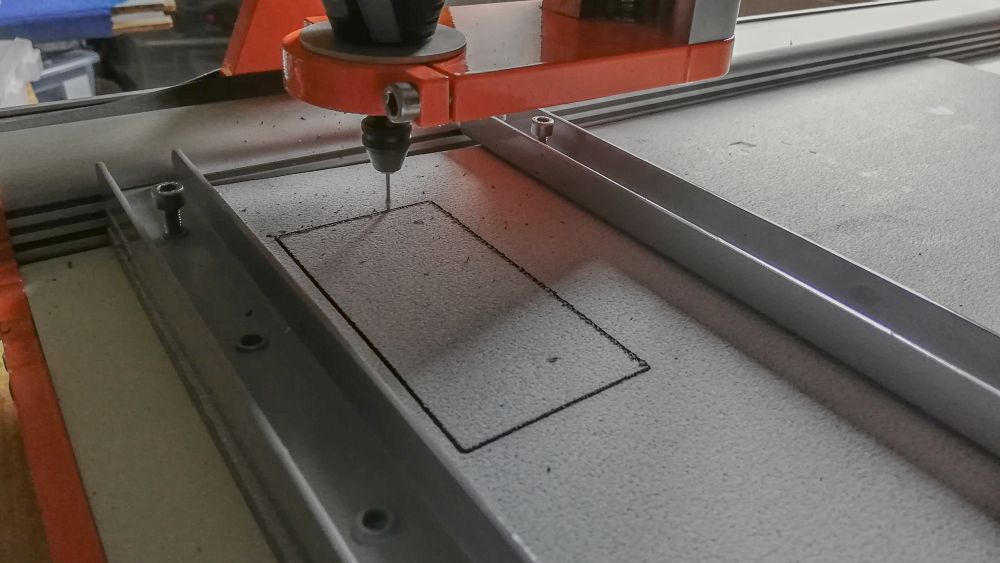

V bočnicích stroje jsou nad sebou tři drážky a ke stroji jsou dodávána dvě účka, které jde instalovat do drážek napříč stolem a šrouby přitlačit materiál pod těmi účky ke stolu. Výška úček nad stolem není velká a musí se pod ně vejít nejen deska materiálu, ale i nějaká podložka a nahoře příložky pod šrouby.

Je třeba si uvědomit ještě jednu věc. Když šroubem přitáhnete materiál ke stolu dále od okraje, deska stolu se prohne. Prohne se málo, ale někdy ty desetinky milimetru prohnutí hrajou roli.

Jak budu přířezy materiálu upevňovat na pracovní desku stroje? Jak upevním desku překližky? Jak upevním prkýnko balzy? Jak upevním silnější materiály, jejichž tloušťka je vetší než se vejde pod konzoly pro upínání se strojem dodané?

Jak budu upevňovat díl, když ho chci otočit a obrobit ještě z druhé strany? Jak chytím nulovou polohu frézy, aby obrobené plochy na protilehlých stranách byly vůči sobě ve správné poloze?

Upínání pěnových materiálůstálý odkaz / permalink

28.12.2018

Pro upínání pěnových hmot jako je třeba XPS se dá s výhodou použít oboustranná lepící páska.

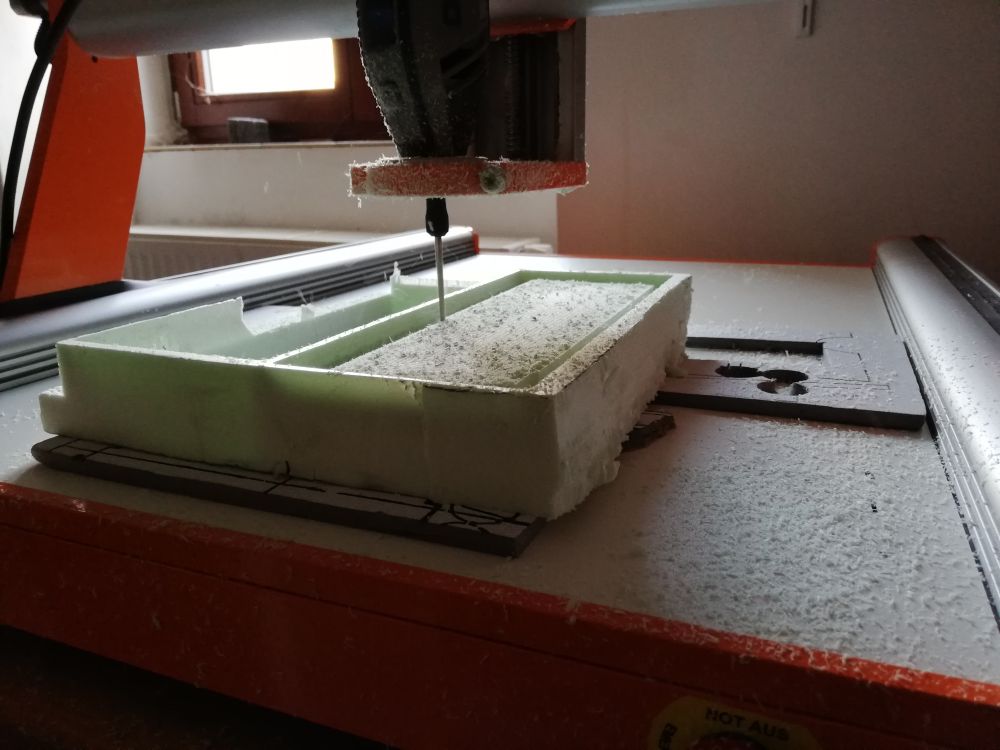

Na fotografii je vidět obrábění desky styroduru 40 mm, která je oboustrannou lepící páskou přilepena na XPS desku 7 mm. Deska XPS chrání plochu routeru před poškozením frézou. Je také přilepena k pracovní ploše routeru oboustrannou lepící páskou. U fréz menších průměrů může být problém, když fréza projede páskou, páska dokáže zalepit břity frézy. V takovém případě je dobré lepit pásku tam, kudy fréza nepojede.

Uchycení obrobku lepící páskou je dostatečně pevné a snese i velké úběry materiálu.
