Cín stďż˝lďż˝ odkaz / permalink

23.07.2022

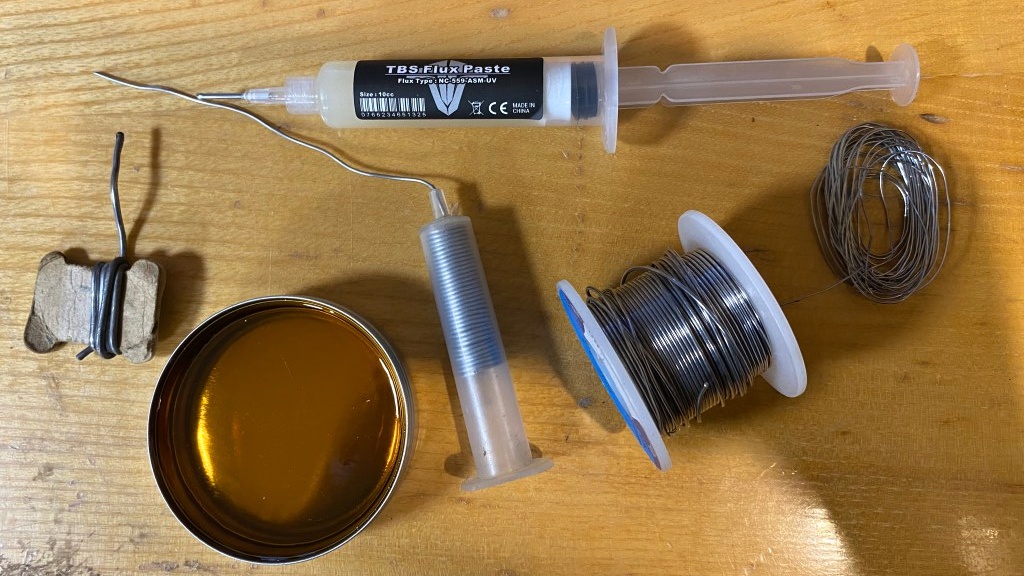

Pro pájení kabelů, součástek do plošných spojů a podobně se používá trubičková pájka. Ta obsahuje tavidlo, které usnadňuje pájení.

Cín je slitina Sn-Pb. Olovo už je zakázané, olověná pájka má ale lepší vlastnosti a pájený spoj má větší životnost. I přes současná nařízení na používání pájek bez olova lze olověnou pájku sehnat. Nejčastěji se používá pájka 60:40.


Při pájení je důležitý i průměr trubičkového cínu, tenčí trubička umožňuje u titěrných spojů lepší dávkování.

Doporučená teplota pro pájení cínem 60:40 je 310 až 340 °C. Tenké kablíky a malé plošky méně, silnější kablíky a větší plochy více.


zpátky na: Pájecí stanice │ dál: Tavidlo
