Propojení serv v křídle s přijímačem v trupustálý odkaz / permalink

27.12.2016

Pokud je křídlo demontovatelné od trupu, je třeba vymyslet propojení serv v křídle s přijímačem v trupu. Strkat kablíky od serv rovnou do přijímače je nepraktické a většinou i nemožné, přijímač je často na hůř přístupném místě nebo je třeba kablíky k němu složitě protahovat trupem.

Kablíky od serv se proto prodlužují dalším kablíkem do přijímače s konektorem na rozhraní křídlo - trup. Konektory jsou buď volně v trupu, spojí se ručně před připevněním křídla k trupu, nebo jsou upevněny napevno do křídla a trupu a nasazením křídla se propojí automaticky. Ten první způsob je technicky jednodušší, ale manipulace s trupem, křídlem a kablíky je nepohodlná, druhý způsob je pohodlnější, ale je náročnější na provedení montáže konektorů.

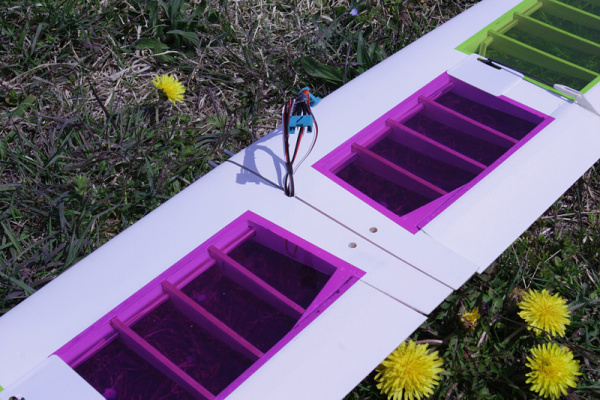

Kabely dvojdílného křídla připojeného shora na trupstálý odkaz / permalink

26.12.2016


zdroj: rc-sailplane.com

Kabely křídla s centroplánem v celku připojeného shora na trupstálý odkaz / permalink

26.12.2016

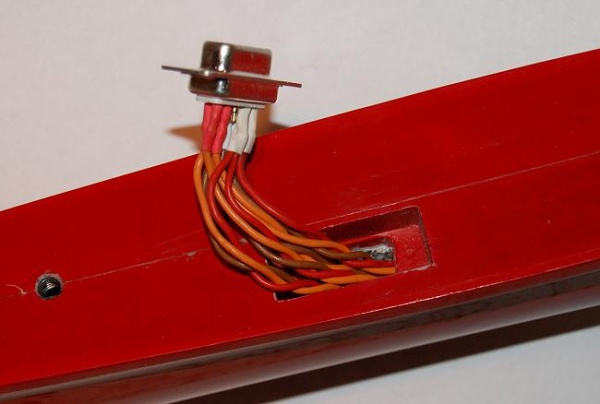

Zde je příklad s konektorem nazývaným D-SUB nebo DB-9 nebo DE-9.


zdroj: f3j.com


zdroj: f3j.com

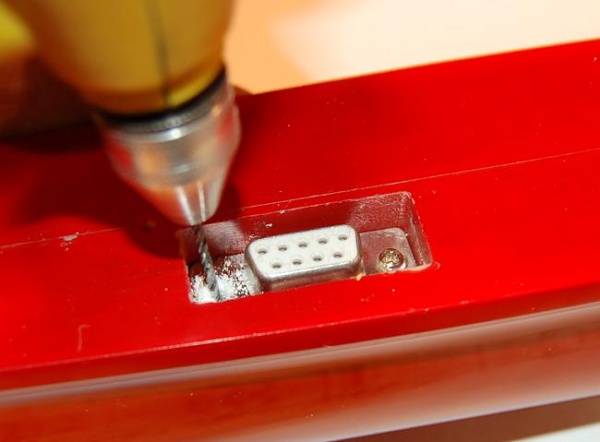

Jedna strana spojení je v konstrukci napevno, protikus konektoru je v konstrukci pružně, aby se mohlo spojení přizpůsobit drobným odchylkám usazení křídla.
