CNC 3D st�l� odkaz / permalink

22.9.2023

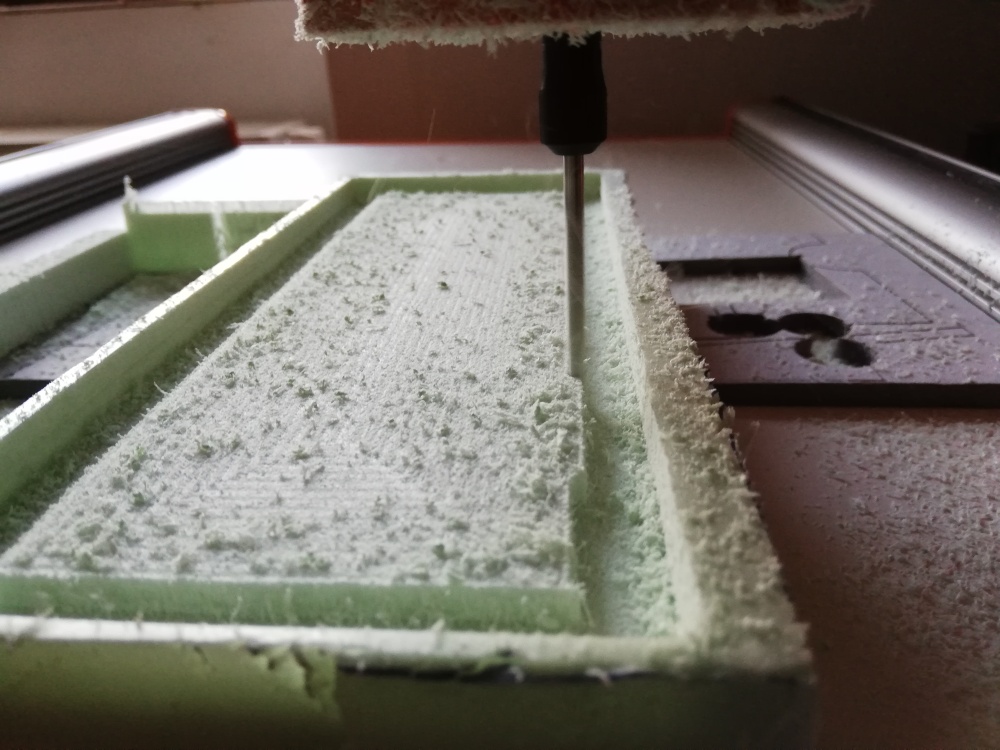

Když CNC stroj umí pracovat ve třech dimenzích, celkem přirozeně člověk zkusí vystrouhat něco prostorového - něco 3D. Rázem se člověk ocitá v jiné oblasti, v oblasti o dost složitější, než je jen prosté 2D řezání kontur plošných materiálů.


Co se vyrábí 3D obráběním:

  • kopyta pro výrobu negativních forem pro laminování
  • negativní formy
  • kopyta pro lisování kabin
  • křídla házedel z balzy
  • křídla z XPS nebo EPP
  • trupy z XPS nebo EPP
  • . . .

Na rozdíl od 2D obrábění - řezání přináší 3D obrábění tyto problémy:

  • je třeba se zabývat správnou geometrií stroje, rovnoběžností stolu s osami X-Y, kolmostí osy Z, rovnoběžností vřetene s osou Z
  • stroj musí mít vyšší tuhost než je potřeba pro 2D operace
  • je třeba více se zabývat výkonem, při odebírání objemu musí nástroj projet o dva řády delší dráhy, poloviční rychlost nástroje u 2D operace znamená prodloužení doby operace třeba z 2 minut na 4 minuty, u 3D operace to může znamenat prodloužení z 30 minut na hodinu.

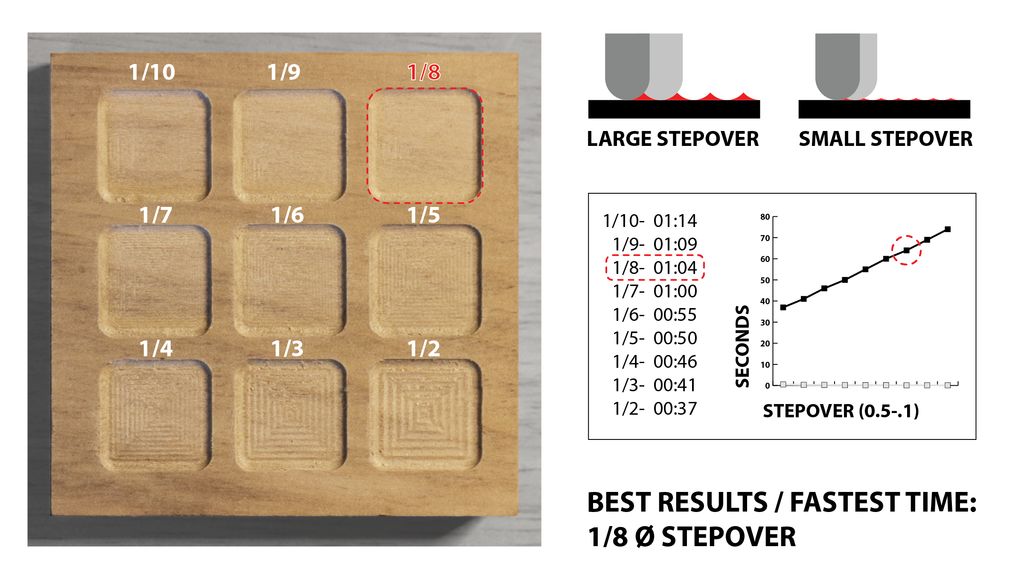

  • je třeba se zabývat kvalitou povrchu
  • u některých obrobků si optimalizace výroby vyžádá výměnu nástroje během jeho obrábění, větší fréza provede operaci rychleji, menší fréza může obrobit jemnější detaily
  • nutnost přesněji a opakovaně určovat počátek pracovních souřadnic vůči polotovaru
  • upínání obrobků je složitější

Ukázky 2D řezání stďż˝lďż˝ odkaz / permalink

22.9.2023

Ukázky 3D stďż˝lďż˝ odkaz / permalink

22.9.2023
